Części zamienne do maszyn tytoniowych
Created with Pixso. Sasib 3000 Nano w pełni oceniany na lawinę tranzystor Kretek Machinery

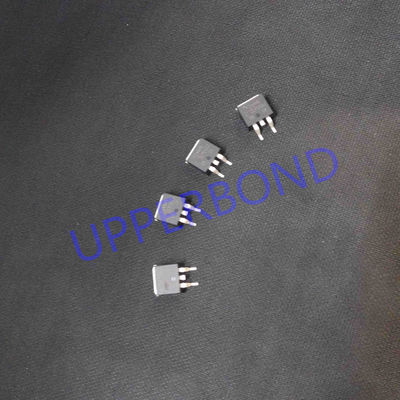

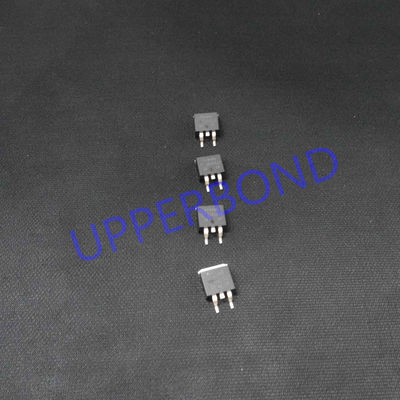

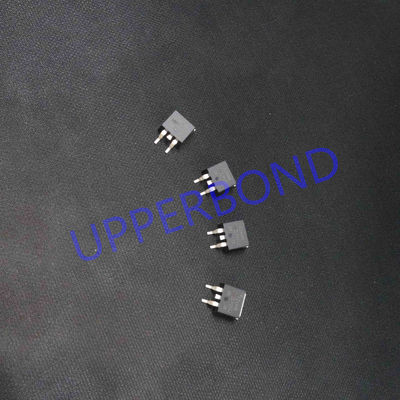

Sasib 3000 Nano w pełni oceniany na lawinę tranzystor Kretek Machinery

Nazwa marki: Upperbond
Numer modelu: Producent
MOQ: 2 szt
Cena £: negocjowalne
Czas dostawy: 5-8 dni
Warunki płatności: T / T, Western Union, MoneyGram, Paypal
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE, ISO
Materiał do cięcia:
Filtr po stronie
Twardość:
Znacznie wzmocniony
Materiał:
Obrobiona stal nierdzewna
Port wysyłki:
Guangzhou, Szanghaj
Średnica papierosa:
5,4 mm - 8,0 mm
Modele maszyn:
Protos, Passim, MK8, MK9,
Szczegóły pakowania:
Karton
Możliwość Supply:
10000 sztuk / miesiąc
Podkreślić:

Tranzystor maszynowy Sasib 3000

,

tranzystor maszynowy Kretek

Opis produktu

Sasib 3000 Nano w pełni oceniany na lawinę tranzystor Kretek Machinery



Tranzystor to urządzenie półprzewodnikowe służące do wzmacniania lub przełączania sygnałów elektronicznych i energii elektrycznej.Tranzystory to jeden z podstawowych elementów nowoczesnej elektroniki.Składa się z materiału półprzewodnikowego, zwykle z co najmniej trzema zaciskami do podłączenia do obwodu zewnętrznego.







1. Produkcja masowa



W latach 50. egipski inżynier Mohamed Atalla zbadał właściwości powierzchni półprzewodników krzemowych w Bell Labs, gdzie zaproponował nową metodę wytwarzania urządzeń półprzewodnikowych, powlekając płytkę krzemową warstwą izolacyjną z tlenku krzemu, aby elektryczność mogła niezawodnie przenikać do przewodzącego krzem poniżej, pokonując stany powierzchniowe, które uniemożliwiały dotarcie elektryczności do warstwy półprzewodnikowej.Jest to znane jako pasywacja powierzchni, metoda, która stała się kluczowa dla przemysłu półprzewodników, ponieważ później umożliwiła masową produkcję krzemowych układów scalonych.



2. MOSFET



Mohamed Atalla i Dawon Kahng wynaleźli w 1959 roku tranzystor polowy z metalowo-tlenkowym półprzewodnikiem (MOSFET), znany również jako tranzystor MOS. szeroki zakres zastosowań.Dzięki wysokiej skalowalności, znacznie niższemu zużyciu energii i większej gęstości niż tranzystory bipolarne, MOSFET umożliwił budowę obwodów scalonych o wysokiej gęstości, umożliwiając integrację ponad 10 000 tranzystorów w jednym układzie scalonym.



3. CMOS



CMOS (komplementarny MOS) został wynaleziony przez Chih-Tang Sah i Franka Wanlass w Fairchild Semiconductor w 1963 roku. Pierwszy raport dotyczący MOSFET z pływającą bramką został dokonany przez Dawona Kahnga i Simona Sze w 1967 roku. 1984 przez badaczy z Laboratorium Elektrotechnicznego Toshihiro Sekigawę i Yutakę Hayashi


Sasib 3000 Nano w pełni oceniany na lawinę tranzystor Kretek Machinery 0
